自動噴水滅火系統在消防設計時噴頭與障礙物的距離要求-國晉消防分享

作者：編輯：來源：發布日期： 2021.09.20

信息摘要：

建筑物的結構各有不同，梁、通風管道或類似障礙物都會影響噴頭的布置，因此在噴頭的布置要求上規定了不同類型噴頭與障礙物之間的距離，在下列四川國晉…

建筑物的結構各有不同，梁、通風管道或類似障礙物都會影響噴頭的布置，因此在噴頭的布置要求上規定了不同類型噴頭與障礙物之間的距離，在下列四川國晉消防分享的規范內容中有相關的表格和內容都有詳細解說，消防設計公司和消防設計人員可以參照查看。各種障礙物對噴頭噴水形成的阻擋，都將削弱系統的滅火能力，因此應當遵循噴頭灑水不留空白點的要求，在對因遮擋而形成空白點的部位應當增設噴頭。

自動噴水滅火系統設計規范-噴頭布置、噴頭與障礙物的距離-700

自動噴水滅火系統設計規范

7 噴頭布置

7.2 噴頭與障礙物的距離

7.2.1 直立型、下垂型噴頭與梁、通風管道等障礙物的距離（圖7.2.1）宜符合表7.2.1的規定。

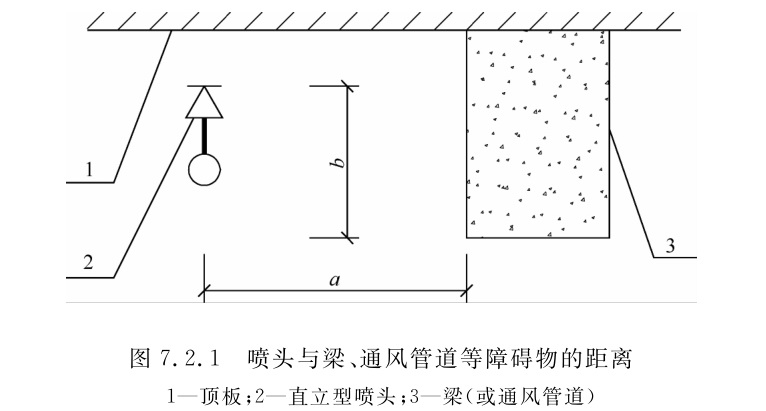

圖7.2.1

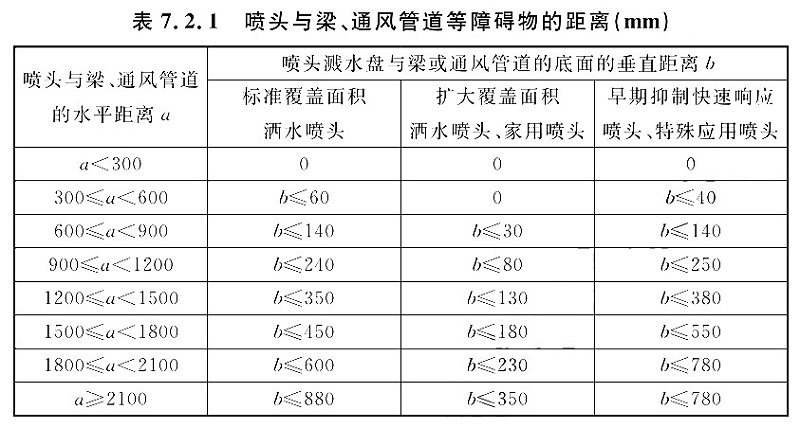

表7.2.1

7.2.2 特殊應用噴頭濺水盤以下900mm范圍內，其他類型噴頭濺水盤以下450mm范圍內，當有屋架等間斷障礙物或管道時，噴頭與鄰近障礙物的最小水平距離（圖7.2.2）應符合表7.2.2的規定。

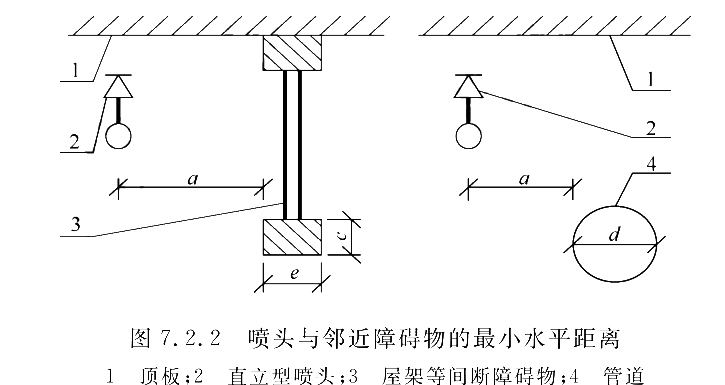

圖7.2.2

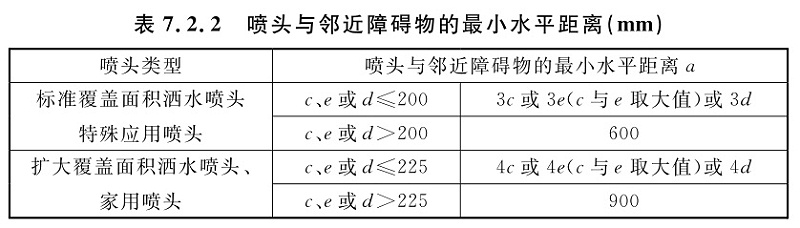

表7.2.2

7.2.3 當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭（圖7.2.3）；采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時，其下方應增設噴頭。

圖7.2.3

7.2.4 標準覆蓋面積灑水噴頭、擴大覆蓋面積灑水噴頭和家用噴頭與不到頂隔墻的水平距離和垂直距離（圖7.2.4）應符合表7.2.4 的規定。

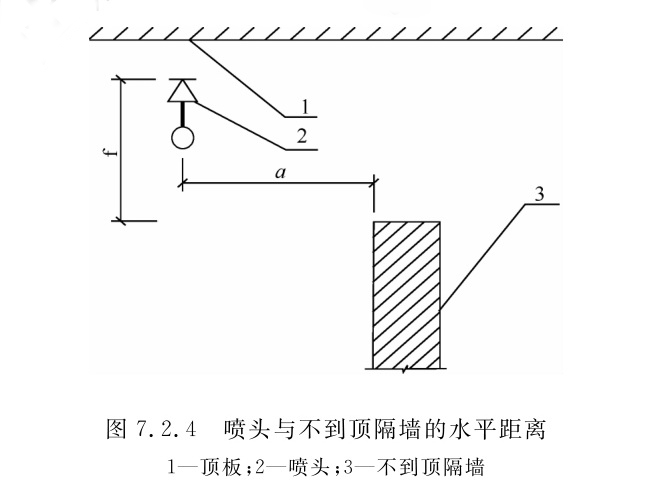

圖7.2.4

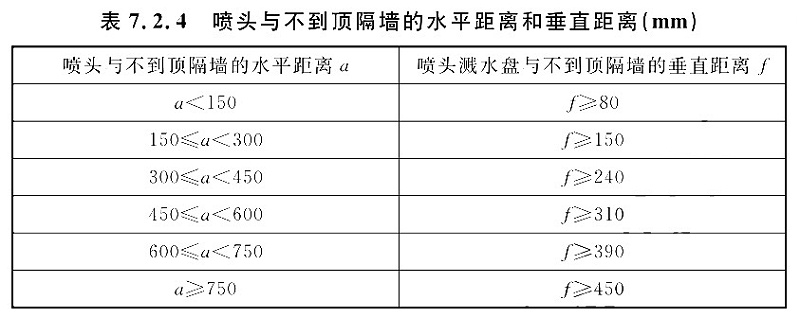

表7.2.4

7.2.5 直立型、下垂型噴頭與靠墻障礙物的距離（圖7.2.5）應符合下列規定：

1 障礙物橫截面邊長小于750mm時，噴頭與障礙物的距離應按下式確定：

a≥（e-200）+b （7.2.5）

式中：a——噴頭與障礙物的水平距離；

b——噴頭濺水盤與障礙物底面的垂直距離；

e——障礙物橫截面的邊長，e＜750。

2 障礙物橫截面邊長等于或大于750mm或a的計算值大于本規范表7.1.2中噴頭與端墻距離的規定時，應在靠墻障礙物下增設噴頭。

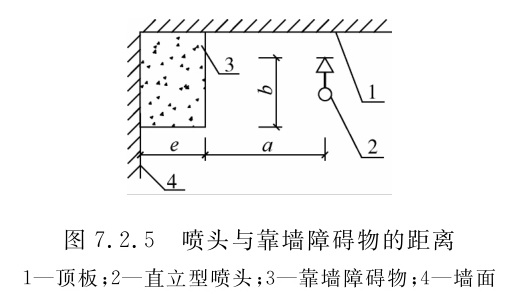

圖7.2.5

7.2.6 邊墻型標準覆蓋面積灑水噴頭正前方1.2m范圍內，邊墻型擴大覆蓋面積灑水噴頭和邊墻型家用噴頭正前方2.4m范圍（圖7.2.6）內，頂板或吊頂下不應有阻擋噴水的障礙物，其布置要求應符合表7.2.6-1和表7.2.6-2的規定。

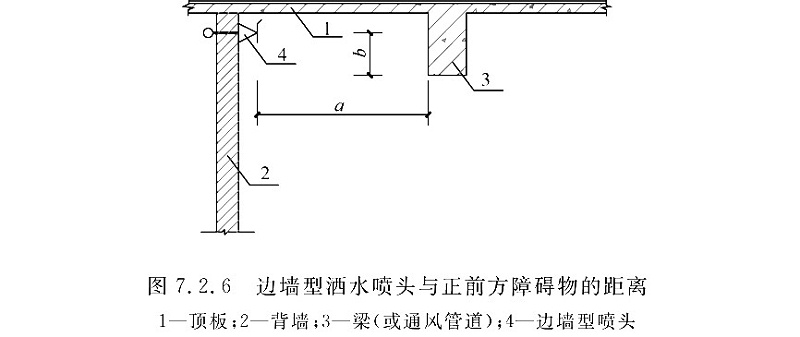

圖7.2.6

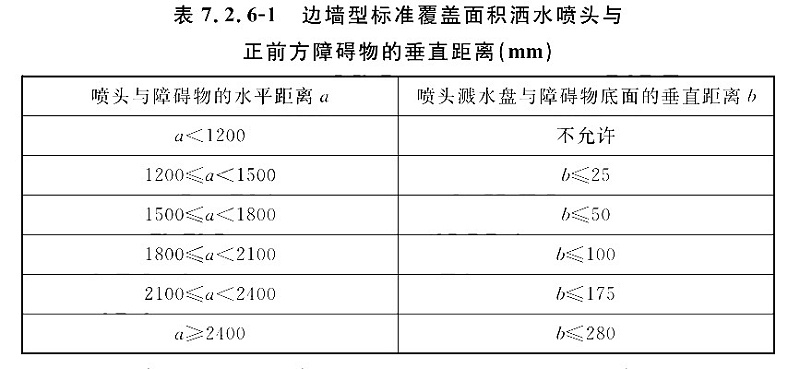

表7.2.6-1

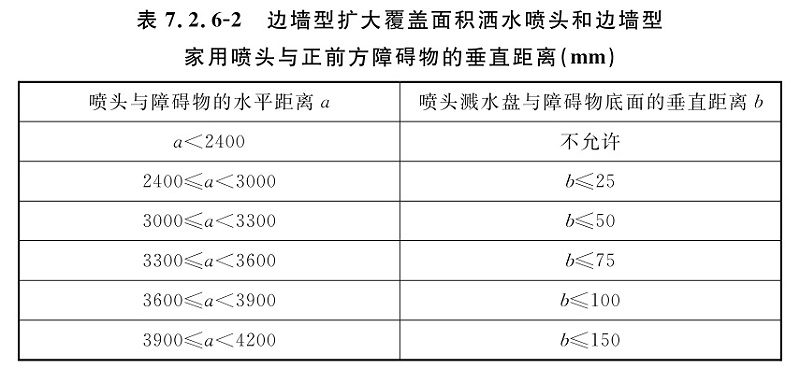

表7.2.6-2

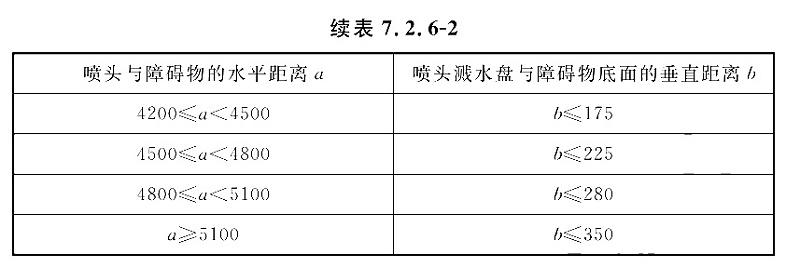

表7.2.6-2-

7.2.7 邊墻型灑水噴頭兩側與頂板或吊頂下梁、通風管道等障礙物的距離（圖7.2.7），應符合表7.2.7-1和表7.2.7-2的規定。

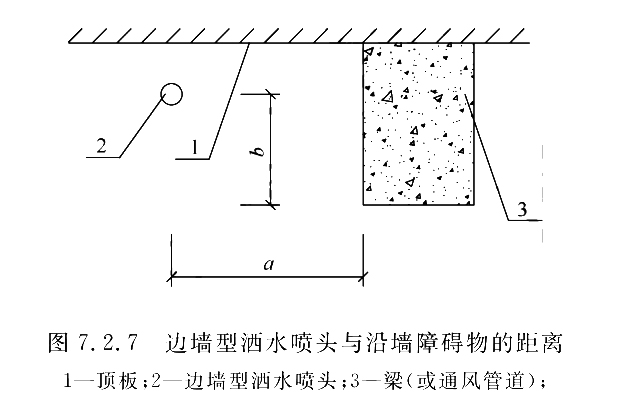

圖7.2.7

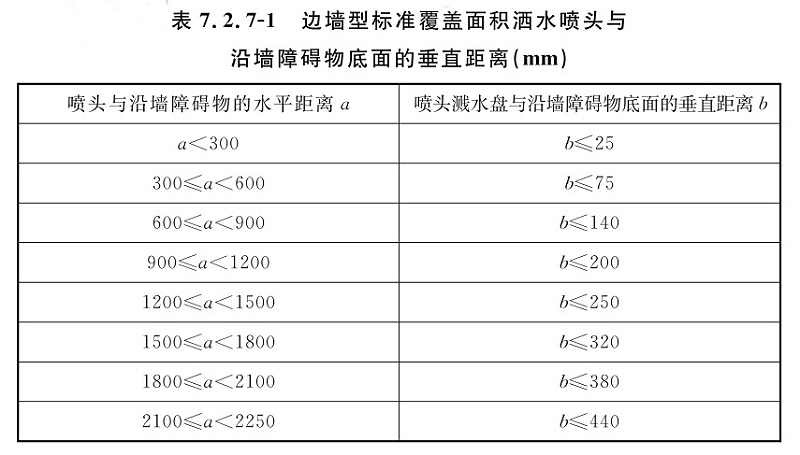

表7.2.7-1

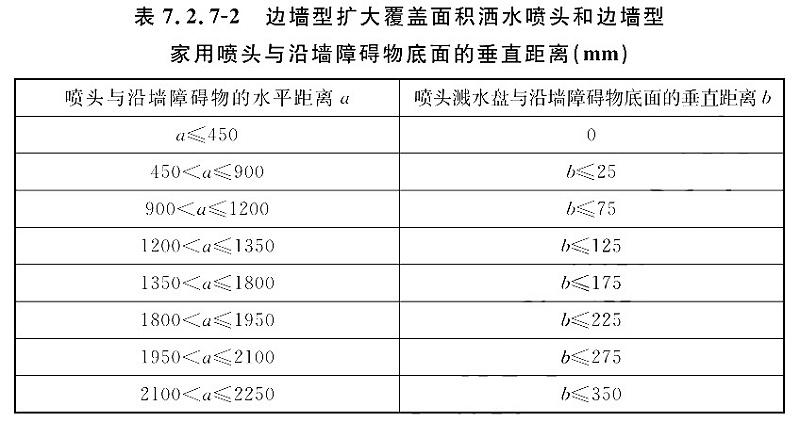

表7.2.7-2

——
