上一篇四川國晉消防為大家分享了自動噴水滅火系統公司設施消防施工的要求，那么這一篇就為大家分享一下此系統中管網的消防施工要求以及有關規定。一個系統要使其在火災發生時有效的發揮作用，那么在第一步總是很重要的，因此在消防施工時一定要按照相關規定、要求嚴格執行，即要美觀又要其發揮真正的作用。

自動噴水滅火系統施工及驗收規范

（管網及系統組件安裝）

5 管網及系統組件安裝

5.1 管網安裝

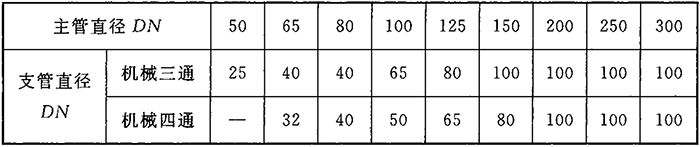

表5.1.11 采用支管接頭（機械三通、機械四通）時支管的最大允許管徑（mm）

表5.1.14  管道的中心線與梁、柱、樓板的最小距離（mm）

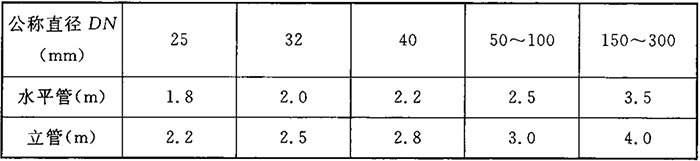

表5.1.15-2  不銹鋼管道的支架或吊架之間的距離

注：1 在距離各管件或閥門100mm以內采用管卡牢固固定，特別在干管變支管處；

   2 閥門等組件應加設承重支架

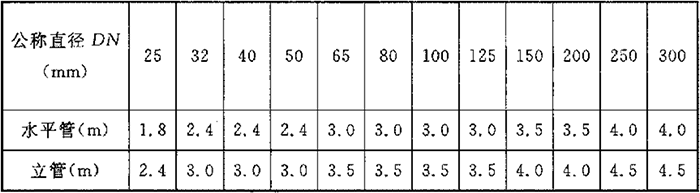

表5.1.15-3  銅管道的支架或吊架之間的距離

表5.1.15-4  氯化聚氯乙烯（PVC-C）管道支架或吊架之間的距離

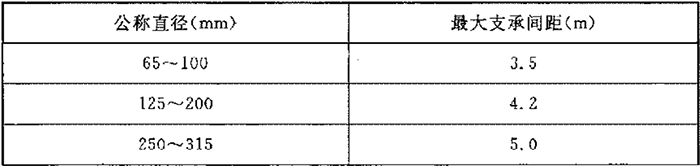

表5.1.15-5  溝槽連接管道最大支承間距

注：1 橫管的任何兩個接頭之間應有支承：
2 不得支承接頭上。
檢查數量：抽查20%，且不得少于5處。
   檢查方法：尺量檢查。
   2 管道支架、吊架、防晃支架的型式、材質、加工尺寸及焊接質量等，應符合設計要求和國家現行有關標準的規定。
   3 管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm。
   檢查數量：抽查20%，且不得少于5處。
   檢查方法：尺量檢查。
   4 配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m。
   檢查數量：抽查20%，且不得少于5處。
   檢查方法：觀察檢查和尺量檢查。
   5 當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m；當管道改變方向時，應增設防晃支架。
   檢查數量：全數檢查。
   檢查方法：觀察檢查和尺量檢查。
   6 豎直安裝的配水干管除中間用管卡固定外，還應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5m~1.8m。
   檢查數量：全數檢查。
   檢查方法：觀察檢查和尺量檢查。
5.1.16 管道穿過建筑物的變形縫時，應采取抗變形措施。穿過墻體或樓板時應加設套管，套管長度不得小于墻體厚度，穿過樓板的套管其頂部應高出裝飾地面20mm：穿過衛生間或廚房樓板的套管，其頂部應高出裝飾地面50mm，且套管底部應與樓板底面相平。套管與管道的間隙應采用不燃材料填塞密實。
   檢查數量：抽查20%，且不得少于5處。
   檢查方法：觀察檢查和尺量檢查。
5.1.17 管道橫向安裝宜設2‰~5‰的坡度，且應坡向排水管；當局部區域難以利用排水管將水排凈時，應采取相應的排水措施。當噴頭數量小于或等于5只時，可在管道低凹處加設堵頭；當噴頭數量大于5只時，宜裝設帶閥門的排水管。
   檢查數量：全數檢查。
   檢查方法：觀察檢查，水平尺和尺量檢查。
5.1.18 配水干管、配水管應做紅色或紅色環圈標志。紅色環圈標志，寬度不應小于20mm，間隔不宜大于4m，在一個獨立的單元內環圈不宜少于2處。
   檢查數量：抽查20%，且不得少于5處。
   檢查方法：觀察檢查和尺量檢查。
5.1.19 管網在安裝中斷時，應將管道的敞口封閉。
   檢查數量：全數檢查。
   檢查方法：觀察檢查。
5.1.20 涂覆鋼管的安裝應符合下列有關規定：
   1 涂覆鋼管嚴禁劇烈撞擊或與尖銳物品碰觸，不得拋、摔、滾、拖；
   2 不得在現場進行焊接操作；
   3 涂覆鋼管與銅管、氯化聚氯乙烯（PVC-C）管連接時應采用專用過渡接頭。
5.1.21 不銹鋼管的安裝應符合下列有關規定：
   1 薄壁不銹鋼管與其他材料的管材、管件和附件相連接時，應有防止電化學腐蝕的措施。
   2 公稱直徑為DN25~50的薄壁不銹鋼管道與其他材料的管道連接時，應采用專用螺紋轉換連接件（如環壓或卡壓式不銹鋼管的螺紋轉換接頭）連接。
   3 公稱直徑為DN65~100的薄壁不銹鋼管道與其他材料的管道連接時，宜采用專用法蘭轉換連接件連接。
   4 公稱直徑DN≥125的薄壁不銹鋼管道與其他材料的管道連接時，宜采用溝槽式管件連接或法蘭連接。
5.1.22 銅管的安裝應符合下列有關規定：
   1 硬釬焊可用于各種規格銅管與管件的連接；對管徑不大于DN50、需拆卸的銅管可采用卡套連接；管徑不大于DN50的銅管可采用卡壓連接；管徑不小于DN50的銅管可采用溝槽連接。
   2 管道支承件宜采用銅合金制品。當采用鋼件支架時，管道與支架之間應設軟性隔墊，隔墊不得對管道產生腐蝕。
   3 當溝槽連接件為非銅材質時，其接觸面應采取必要的防腐措施。
5.1.23 氯化聚氯乙烯（PVC-C）管道的安裝應符合下列有關規定：
   1 氯化聚氯乙烯（PVC-C）管材與氯化聚氯乙烯（PVC-C）管件的連接應采用承插式粘接連接；氯化聚氯乙烯（PVC-C）管材與法蘭式管道、閥門及管件的連接，應采用氯化聚氯乙烯（PVC-C）法蘭與其他材質法蘭對接連接；氯化聚氯乙烯（PVC-C）管材與螺紋式管道、閥門及管件的連接應采用內絲接頭的注塑管件螺紋連接；氯化聚氯乙烯（PVC-C）管材與溝槽式（卡箍）管道、閥門及管件的連接，應采用溝槽（卡箍）注塑管件連接。
   2 粘接連接應選用與管材、管件相兼容的粘接劑，粘接連接宜在4℃～38℃的環境溫度下操作，接頭粘接不得在雨中或水中施工，并應遠離火源，避免陽光直射。
5.1.24 消防灑水軟管的安裝應符合下列有關規定：
   1 消防灑水軟管出水口的螺紋應和噴頭的螺紋標準一致。
   2 消防灑水軟管安裝彎曲時應大于軟管標記的最小彎曲半徑。
   3 消防灑水軟管應安裝相應的支架系統進行固定，確保連接噴頭處鎖緊。
   4 消防灑水軟管波紋段與接頭處60mm之內不得彎曲。
   5 應用在潔凈室區域的消防灑水軟管應采用全不銹鋼材料制作的編織網型式焊接軟管，不得采用橡膠圈密封的組裝型式的軟管。
   6 應用在風煙管道處的消防灑水軟管應采用全不銹鋼材料制作的編織網型式焊接型軟管，且應安裝配套防火底座和與噴頭響應溫度對應的自熔密封塑料袋。

——
