氣體滅火系統設計規范《附錄C 七氟丙烷滅火系統噴頭等效孔口單位面積噴射率》、《附錄D 噴頭規格和等效孔口面積》、《附錄E IG541混合氣體滅火系統管道壓力系數和密度系數》、《附錄F IG541混合氣體滅火系統噴頭等效孔口單位面積噴射率》。

氣體滅火系統設計規范

附錄C 七氟丙烷滅火系統噴頭等效孔口單位面積噴射率

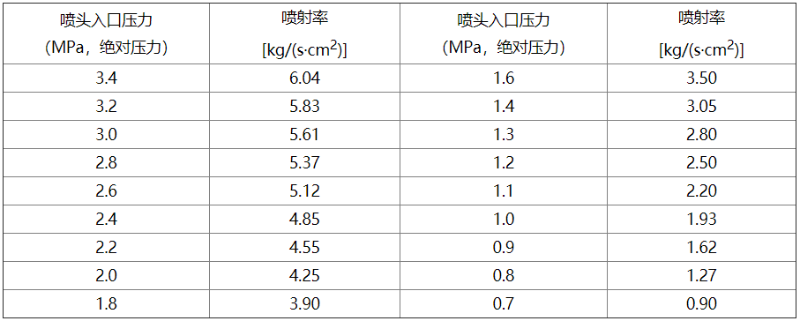

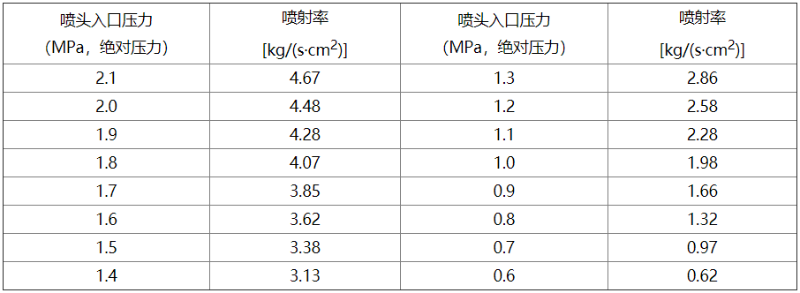

表C-1 增壓壓力為2.5MPa(表壓)時七氟丙烷滅火系統噴頭等效孔口單位面積噴射率

注：等效孔口流量系數為0.98。

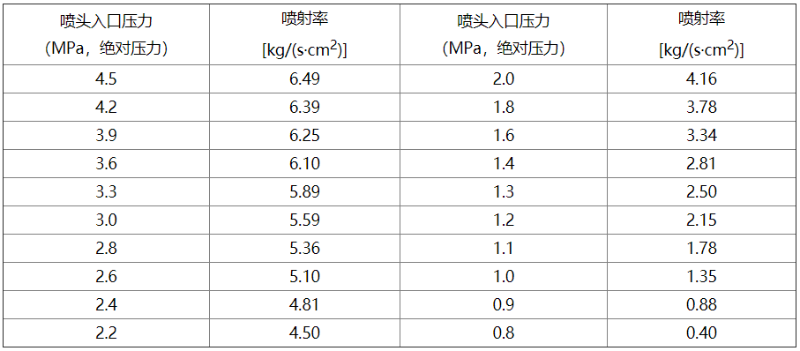

表C-2 增壓壓力為4.2MPa(表壓)時七氟丙烷滅火系統噴頭等效孔口單位面積噴射率

注：等效孔口流量系數為0.98。

表C-3 增壓壓力為5.6MPa(表壓)時七氟丙烷滅火系統噴頭等效孔口單位面積噴射率

注：等效孔口流量系數為0.98。

附錄D 噴頭規格和等效孔口面積

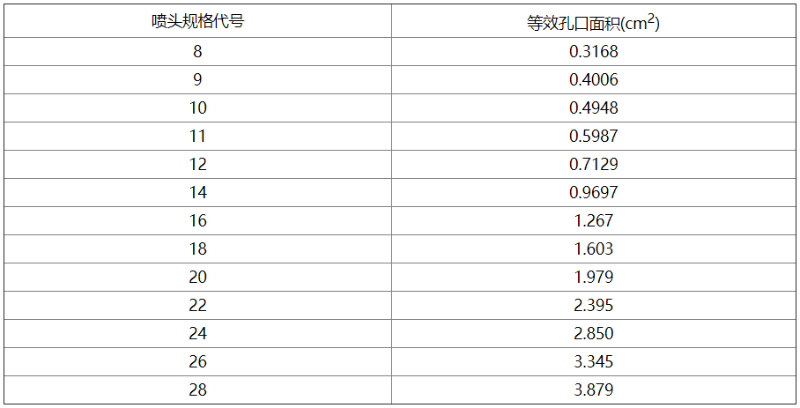

表D 噴頭規格和等效孔口面積

附錄E IG541混合氣體滅火系統管道壓力系數和密度系數

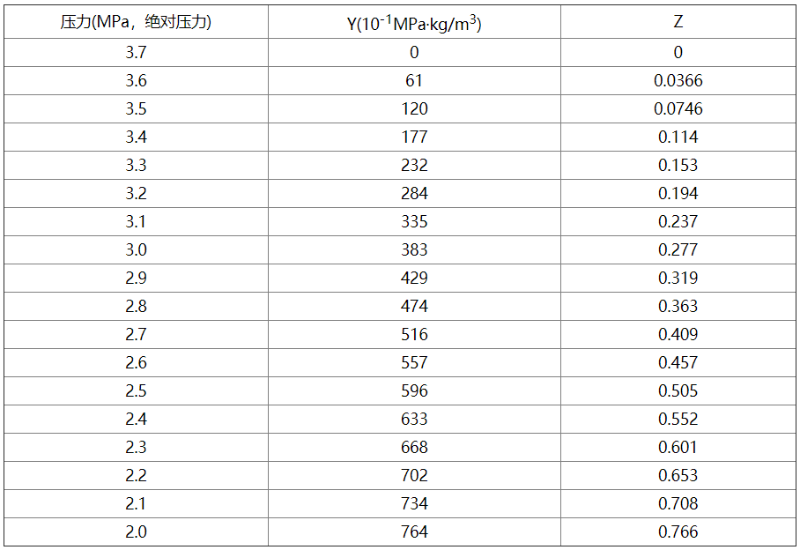

表E-1 一級充壓(15.0MPa)IG541混合氣體滅火系統的管道壓力系數和密度系數

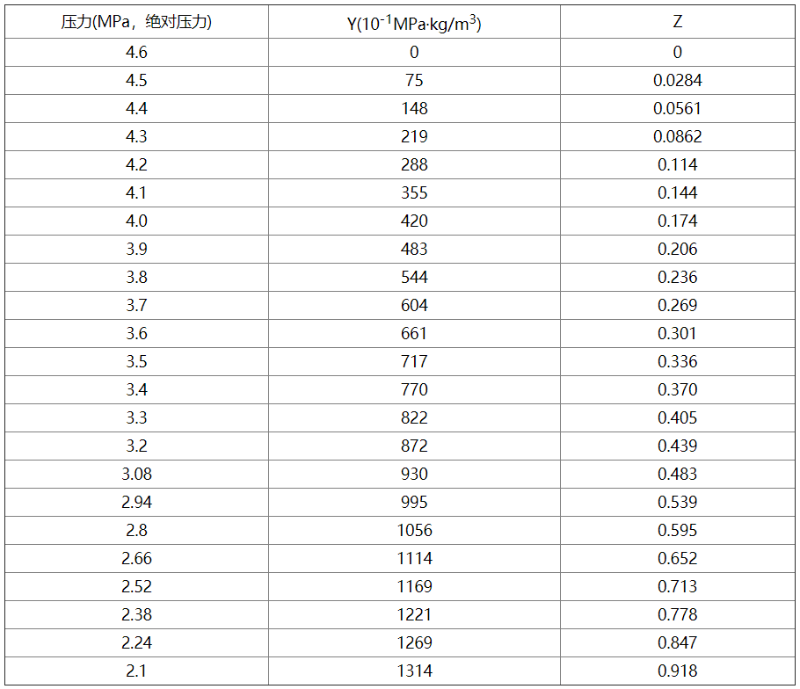

表E-2 二級充壓(20.0MPa)IG541混合氣體滅火系統的管道壓力系數和密度系數

附錄F IG541混合氣體滅火系統噴頭等效孔口單位面積噴射率

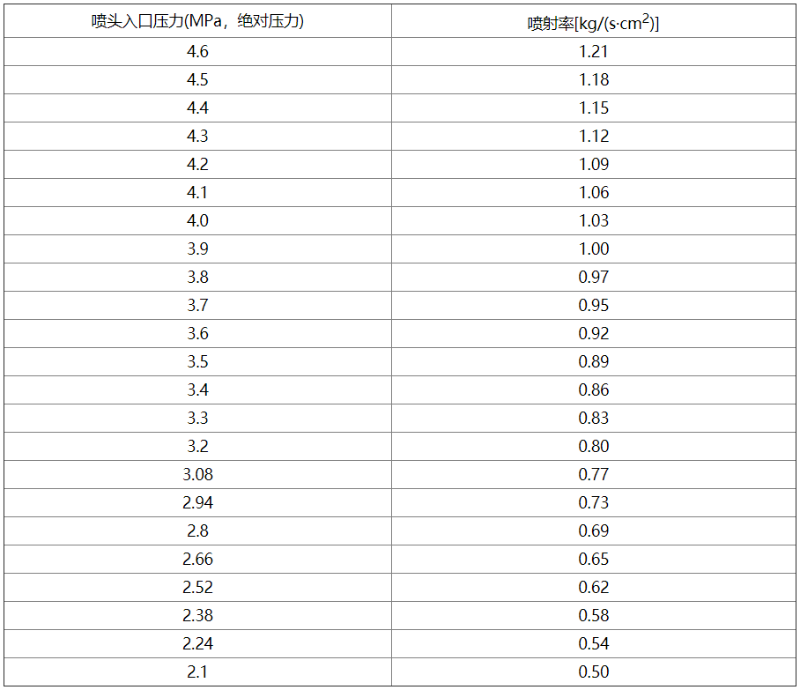

表F-1 一級充壓(15.0MPa)IG541混合氣體滅火系統噴頭等效孔口單位面積噴射率

注：等效孔口流量系數為0.98。

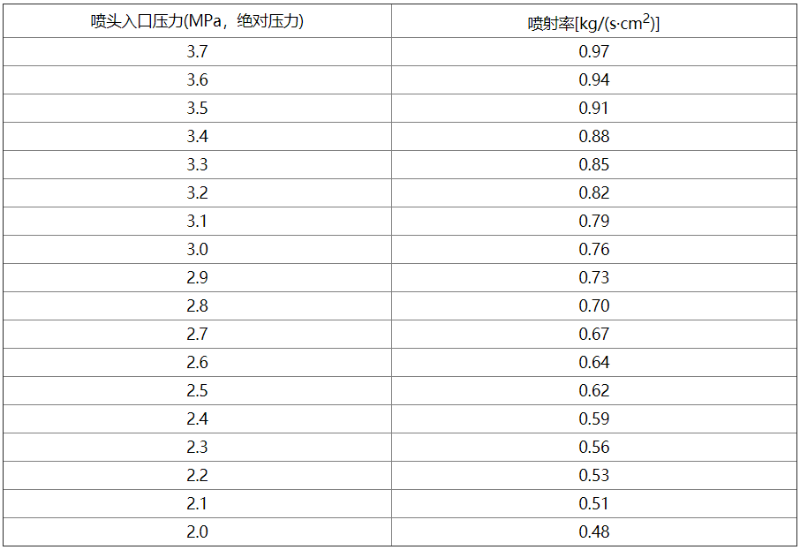

表F-2 二級充壓(20.0MPa)IG541混合氣體滅火系統噴頭等效孔口單位面積噴射率

注：等效孔口流量系數為0.98.

——
