3.4.1 以煤、天然氣、石油及其產品等為原料的工藝生產裝置的消防給水設計流量，應根據其規模、火災危險性等因素綜合確定，且應為室外消火栓設計流量、泡沫滅火系統和固定冷卻水系統等水滅火系統的設計流量之和，并應符合下列規定：
    1 石油化工廠工藝生產裝置的消防給水設計流量，應符合現行國家標準《石油化工企業設計防火規范》GB 50160的有關規定；
    2 石油天然氣工程工藝生產裝置的消防給水設計流量，應符合現行國家標準《石油天然氣工程設計防火規范》GB 50183的有關規定。
3.4.2 甲、乙、丙類可燃液體儲罐的消防給水設計流量應按最大罐組確定，并應按泡沫滅火系統設計流量、固定冷卻水系統設計流量與室外消火栓設計流量之和確定，同時應符合下列規定：
    1 泡沫滅火系統設計流量應按系統撲救儲罐區一起火災的固定式、半固定式或移動式泡沫混合液量及泡沫液混合比經計算確定，并應符合現行國家標準《泡沫滅火系統設計規范》GB 50151的有關規定；

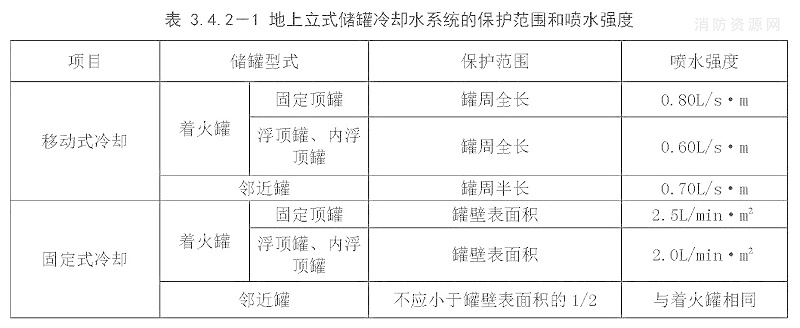

    2 固定冷卻水系統設計流量應按著火罐與鄰近罐最大設計流量經計算確定，固定式冷卻水系統設計流量應按表3.4.2-1或表3.4.2-2規定的設計參數經計算確定。

       2 當浮頂、內浮頂罐的浮盤為淺盤式時，內浮頂罐的噴水強度應按固定頂罐計算；

       4 距著火固定罐罐壁1.5倍著火罐直徑范圍內的鄰近罐應設置冷卻水系統，當鄰近罐超過3個時，冷卻水系統可按3個罐的設計流量計算；

       6 移動式冷卻宜為室外消火栓或消防炮。

       2 著火罐直徑與長度之和的一半范圍內的鄰近臥式罐應進行冷卻；著火罐直徑1.5倍范圍內的鄰近地下、半地下立式罐應冷卻；

       4 當鄰近罐采用不燃材料作絕熱層時，其冷卻水系統噴水強度可按本表減少50%，但設計流量不應小于7.5L/s；

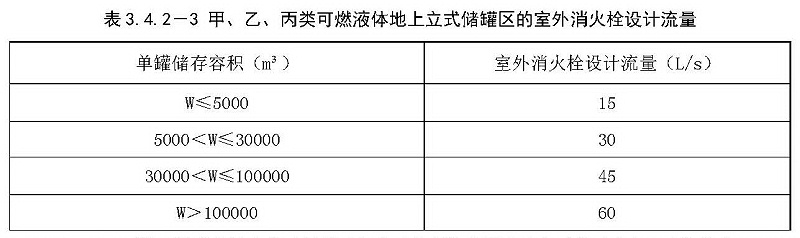

3 當儲罐采用固定式冷卻水系統時室外消火栓設計流量不應小于表3.4.2-3的規定，當采用移動式冷卻水系統時室外消火栓設計流量應按表3.4.2-1或表3.4.2-2規定的設計參數經計算確定，且不應小于15L/s。

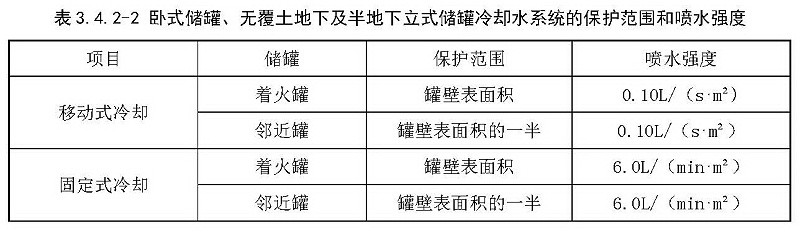

3.4.3 甲、乙、丙類可燃液體地上立式儲罐冷卻水系統保護范圍和噴水強度不應小于本規范表3.4.2-1的規定；臥式儲罐、無覆土地下及半地下立式儲罐冷卻水系統保護范圍和噴水強度不應小于本規范表3.4.2-2的規定；室外消火栓設計流量應按本規范第3.4.2條第3款的規定確定。
3.4.4 覆土油罐的室外消火栓設計流量應按最大單罐周長和噴水強度計算確定，噴水強度不應小于0.30L/（s·m）；當計算設計流量小于15L/s時，應采用15L/s。
3.4.5 液化烴罐區的消防給水設計流量應按最大罐組確定，并應按固定冷卻水系統設計流量與室外消火栓設計流量之和確定，同時應符合下列規定：

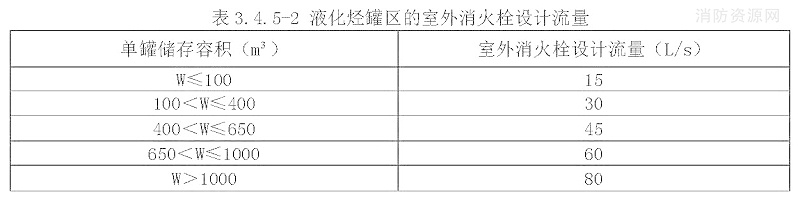

    1 固定冷卻水系統設計流量應按表3.4.5-1規定的設計參數經計算確定；室外消火栓設計流量不應小于表3.4.5-2的規定值；
2 當企業設有獨立消防站，且單罐容積小于或等于100m3時，可采用室外消火栓等移動式冷卻水系統，其罐區消防給水設計流量應按表3.4.5-1的規定經計算確定，但不應低于100L/s。

       2 全冷凍式液化烴儲罐，當雙防罐、全防罐外壁為鋼筋混凝土結構時，罐頂和罐壁的冷卻水量可不計；但管道進出口等局部危險處應設置水噴霧系統冷卻，供水強度不應小于20.0L/（min·m2）；

       4 當儲罐采用固定消防水炮作為固定冷卻設施時，其設計流量不宜小于水噴霧系統計算流量的1.3倍。

      2 當儲罐區四周設固定消防水炮作為輔助冷卻設施時，輔助冷卻水設計流量不應小于室外消火栓設計流量。

3.4.7 全壓力式、半冷凍式和全冷凍式液氨儲罐的消防給水設計流量，應按本規范第3.4.5條中全壓力式及半冷凍式儲罐的要求經計算確定，但噴水強度應按不小于6.0L/（min·m2）計算，全冷凍式液氨儲罐的冷卻水系統設計流量應按全冷凍式液化烴儲罐外壁為鋼制單防罐的要求計算。

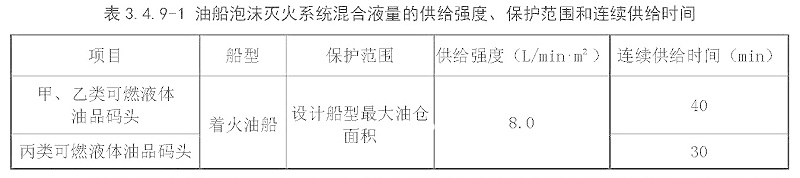

3.4.9 裝卸油品碼頭的消防給水設計流量，應按著火油船泡沫滅火設計流量、冷卻水系統設計流量、隔離水幕系統設計流量和碼頭室外消火栓設計流量之和確定，并應符合下列規定：

     2 油船冷卻水系統設計流量應按火災時著火油艙冷卻水保護范圍內的油艙甲板面冷卻用水量計算確定，冷卻水系統保護范圍、噴水強度和火災延續時間不應小于表3.4.9-2 的規定；

   注：1 當油船發生火災時，陸上消防設備所提供的冷卻油艙甲板面的冷卻設計流量不應小于全部冷卻水用量的50%；

       2 當配備水上消防設施進行監護時，陸上消防設備冷卻水供給時間可縮短至4h。

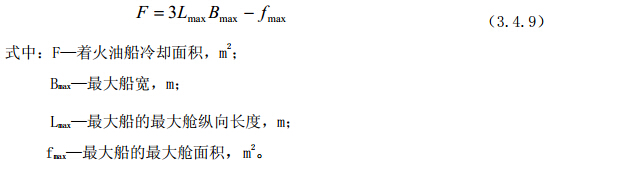

3 著火油船冷卻范圍應按下式計算：

    1）噴水強度宜為1.0L/（s·m）～2.0L/（s·m）；

    3）火災延續時間不應小于1.0h，并應滿足現行國家標準《自動噴水滅火系統設計規范》GB 50084的有關規定。

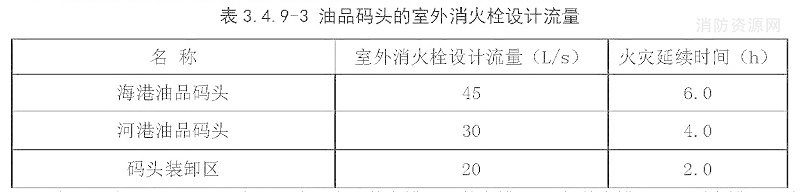

3.4.10 液化石油氣船的消防給水設計流量應按著火罐與距著火罐1.5倍著火罐直徑范圍內罐組的冷卻水系統設計流量與室外消火栓設計流量之和確定；著火罐和鄰近罐的冷卻面積均應取設計船型最大儲罐甲板以上部分的表面積，并不應小于儲罐總表面積的1/2，著火罐冷卻水噴水強度應為10.0L/（min·m2），鄰近罐冷卻水噴水強度應為5.0L/（min·m2）；室外消火栓設計流量不應小于本規范表3.4.9-3的規定。

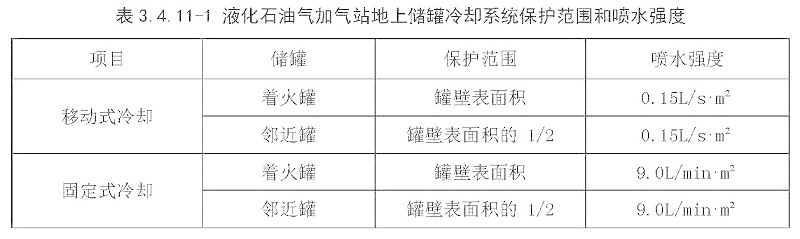

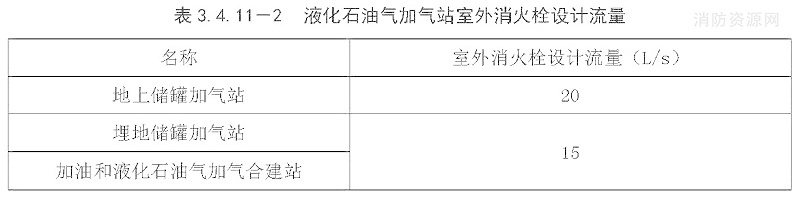

3.4.11 液化石油氣加氣站的消防給水設計流量，應按固定冷卻水系統設計流量與室外消火栓設計流量之和確定，固定冷卻水系統設計流量應按表3.4.11-1規定的設計參數經計算確定，室外消火栓設計流量不應小于表3.4.11-2的規定；當僅采用移動式冷卻系統時，室外消火栓的設計流量應按表3.4.11-1規定的設計參數計算，且不應小于15L/s。

 注：著火罐的直徑與長度之和0.75倍范圍內的鄰近地上罐應進行冷卻。

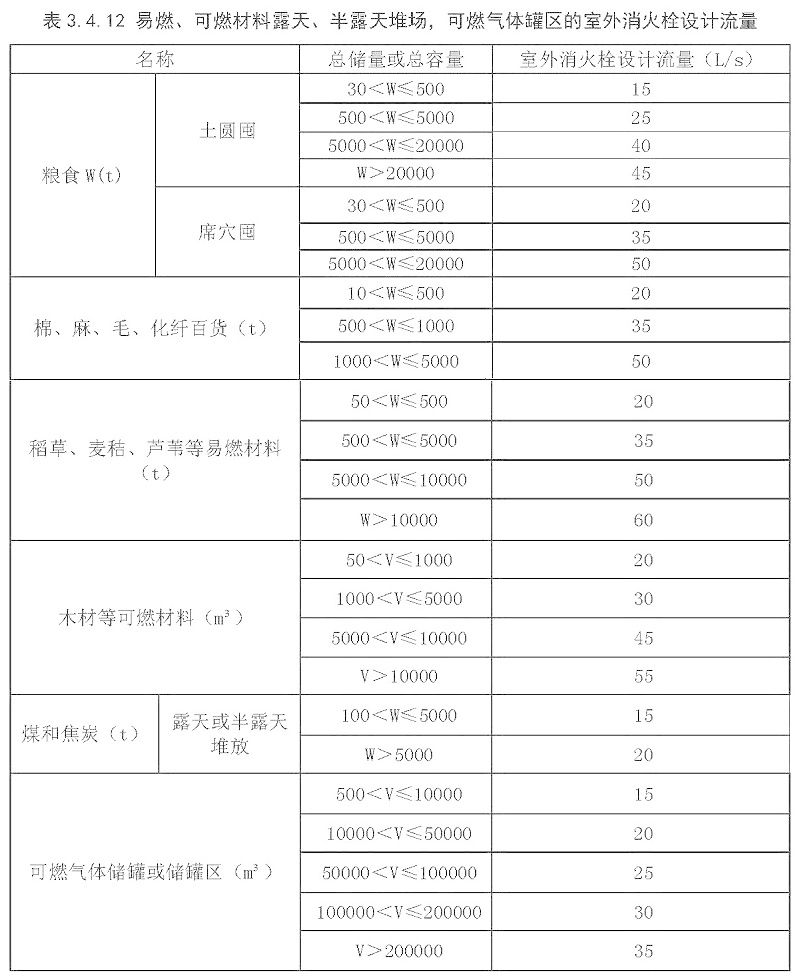

3.4.12 易燃、可燃材料露天、半露天堆場，可燃氣體罐區的室外消火栓設計流量，不應小于表3.4.12的規定。

          2 當稻草、麥秸、蘆葦等易燃材料堆垛單垛重量大于5000t或總重量大于50000t、木材等可燃材料堆垛單垛容量大于5000m3或總容量大于50000m3時，室外消火栓設計流量應按本表規定的最大值增加一倍。

——
