4、分別對報警（聯動）控制器、火災顯示盤、廣播對講、火警專用計算機、供電電源等設備逐個進行單機通電并檢查，正常后方可進行系統調試。

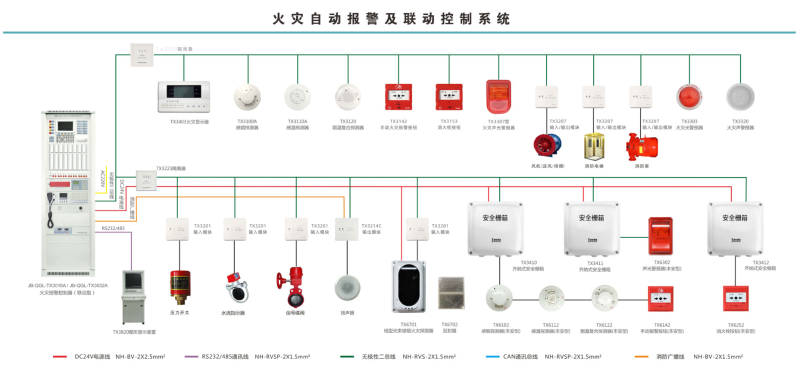

　    火災自動報警系統及聯動系統的調試主要包括自動報警系統自身器件的連接、登錄、聯動關系的編制及輸入和模擬火災信號檢查各系統是否按照編制的邏輯關系執行。其過程分為以下幾個步驟：

　　將報警系統按照報警主機回路數進行劃分區域（回路），并對回路總線作好永久性的明確標志。將施工過程中發生的所有涉及到的有關位置的更改、數量的增減等內容設計變更標注在竣工圖上，以便下一步工作時不發生遺漏。

　    注意：一些廠家的探測器和模塊具有在線寫地址功能，因為線路可能存在斷線、短路、錯線等線路問題，使在線寫地址難以進行。因此建議將探測器、模塊的地址寫好后再安裝，這樣可提高調試工作效率。

　　根據探測器和各種模塊的編號整理出《工程地址編碼表》，并根據《工程地址編碼表》和系統消防設備的控制要求進行顯示關系、系統信息和聯動關系編程。

　注意：嚴禁將未經檢查的線路接入到主機上。接線應牢靠，每接點不能接超過兩個線接頭，接線頭不能有明顯的分叉現象，所有線路和線頭應有永久性的編號或標示，導路應分類捆扎整齊，整體接線應簡介美觀，滿足規范要求。主機內的進出線路孔應封堵，防止異物進入。接線時必須關掉控制器及供電電源。

　　先開控制器主電，然后開備電進行通電運行。初次通電運行，系統可能出現故障或火警，可用排除法逐一排除線路故障、設備的開路故障、探測器故障、模塊故障等，在外部故障排除完畢后，才能進行后面的工作。

　　隨著啟動模塊的數量的增加，線間電阻會逐漸減小，有時候需要對模塊分批、分層或分設備類型啟動，再檢查線間電阻，檢查完一部分后復位，復完位再檢查下一部分；檢查線路對地絕緣電阻時要采用500V的搖表，如設備已經掛到線路上可采用量程為200MΩ的萬用表進行絕緣電阻的測量。斷開外接的消防廣播線路，手動啟動廣播控制模塊，檢查廣播線之間的電阻，保證線間不短路；檢查廣播線的對地絕緣電阻，保證線路對地絕緣電阻滿足規范要求。

　　接通24V電源線和消防廣播線，將控制器設置為手動狀態，逐一啟動所有聯動設備，保證設備啟動符合規范要求，確保設備的位置與圖紙一致，對不能啟動、不一致的地方要進行修改，直至系統全部正常為止。

　　說明：報警點有煙感、溫感、手報、消火栓、水流指示器、信號閥、壓力開關等。

　　將控制器設置為自動狀態，對報警點進行模擬火災報警試驗；檢查各種直接輸出的設備動作是否按照設定的條件進行動作，對不符的地方進行修改直到全部正確；檢查受控設備的聯動是否符合聯動控制要求，對不符的地方進行修改直到全部正確。
